项目 |
规格 |
|
步距角精度 |
±5% |
|
电阻精度 |
±10% |
|
电感精度 |
±20% |
|
温升 |
80℃Max. |
|
环境温度 |
-10℃-+50℃ |
|
绝缘电阻 |
100MΩMin.500 VDC |
|
介电强度 |
500VAC |
|
转轴径向跳动 |
0.06Max.(450 g-load) |
|
转轴轴向跳动 |
0.08Max.(450 g-load) |
|
绝缘等级 |
Class B 130° |
技术规格
型号
保持力矩
电流
电阻
基本步距角
转动惯量
重量
机身长(L)

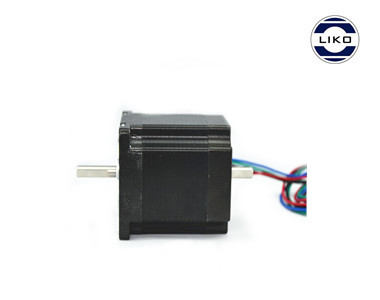

（双轴可定制）
N.m
A
Ω
°
gfcm²
kg
mm
57BYGH246-1004A
0.65
1
4.8
1.8 °
120
0.5
46
57BYGH246-2004A
0.65
2
1.3
1.8 °
120
0.5
46
57BYGH246-3004A
0.65
3
0.58
1.8 °
120
0.5
46
57BYGH255-1004A
1
1
6
1.8 °
200
0.7
55
57BYGH255-2004A
1
2
1.6
1.8 °
200
0.7
55
57BYGH255-3004A
1
3
0.7
1.8 °
200
0.7
55
57BYGH262-1004A
1.2
1
6.5
1.8 °
300
0.85
62
57BYGH262-2004A
1.2
2
1.8
1.8 °
300
0.85
62
57BYGH262-3004A
1.2
3
0.8
1.8 °
300
0.85
62
57BYGH280-2004A
2
2
2.5
1.8 °
480
1.15
76
57BYGH280-3004A
2
3
1
1.8 °
480
1.15
76
57BYGH280-4004A
2
4
0.65
1.8 °
480
1.15
76
57BYGH2100-4004A
2.7
4.0
1.2
1.8 °
550
1.65
100
57BYGH2115-4004A
3.2
4.0
1.5
1.8 °
600
1.75
115

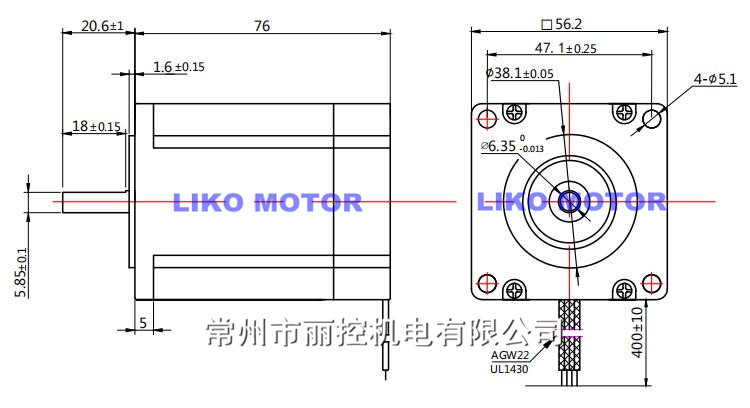

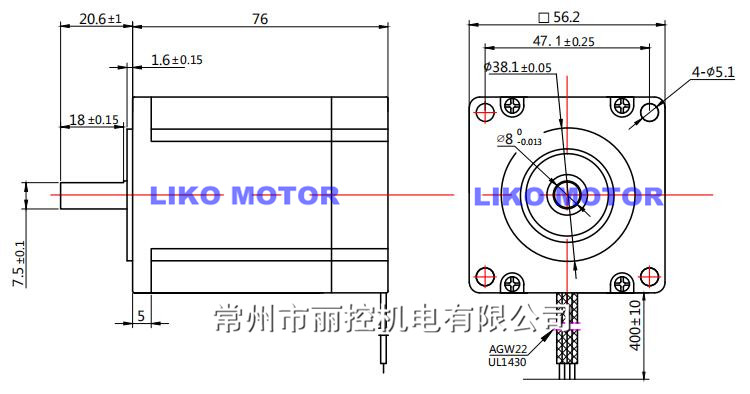

机械尺寸
*电机参数以及出轴样式可根据客户要求定制

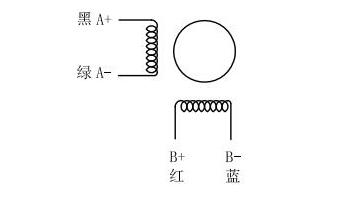

接线方式
