86系列三相步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型号

保持力矩

电流

电阻

基本步距角

转动惯量

重量

机身长


Nm

A

Ω

°

gfcm²

kg

mm

86BYGH3066-1003A

2.6

1

8.3

1.2°

1100

1.7

66

86BYGH3066-2503A

2.6

2.5

1.4

1.2°

1100

1.7

66

86BYGH3066-3303A

2.6

3.3

0.83

1.2°

1100

1.7

66

86BYGH3096-1103A

5.4

1.1

10.3

1.2°

2200

2.8

96

86BYGH3096-3003A

5.4

3

1.74

1.2°

2200

2.8

96

86BYGH3096-3303A

5.4

3.3

1.3

1.2°

2200

2.8

96

86BYGH3126-1303A

7.6

1.3

11.2

1.2°

3300

3.8

126

86BYGH3126-3003A

7.6

3

2.4

1.2°

3300

3.8

126

86BYGH3126-3303A

7.6

3.3

1.8

1.2°

3300

3.8

126

86BYGH3155-5203A

10

5.2

2.1

1.2°

4200

4.8

155

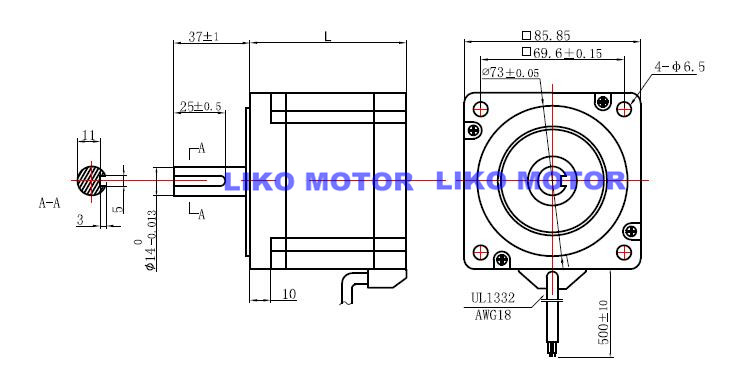

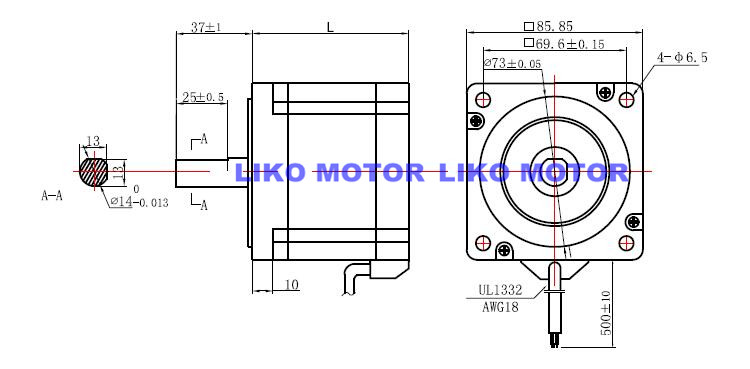

机械尺寸

键槽轴和双扁轴均可定做





* 电机参数以及出轴样式可根据客户要求定制

接线方式
