项目 |
规格 |
|
步距角精度 |
±5% |
|
电阻精度 |
±10% |
|
电感精度 |
±20% |
|
温升 |
80℃Max. |
|
环境温度 |
-10℃-+50℃ |
|
绝缘电阻 |
100MΩMin.500 VDC |
|
介电强度 |
500VAC |
|
转轴径向跳动 |
0.06Max.(450 g-load) |
|
转轴轴向跳动 |
0.08Max.(450 g-load) |
|
绝缘等级 |
Class B 130° |
技术规格
|
型 号 |
电压 |
电流 |
电阻 |
电感 |
保持力矩 |
转动惯量 |
重量 |
机身长L |
|
（100为丝杆长度，可定制） |
V |
A |
Ω |
mH |
Kg.cm |
G.cm² |
Kg |
mm |
|
42BYGH33-1334A-GT100-GZS |
2.3 |
1.5 |
1.56 |
2.4 |
2.6 |
38 |
0.2 |
34 |
|
42BYGH47-1684A-GT100-GZS |
3 |
1.5 |
2 |
3.85 |
4.3 |
82 |
0.35 |
48 |
滚珠丝杆规格
|
滚珠丝杆代码 |
直径mm |
导程mm |
步长mm |
|
G0802 |
8 |
2 |
0.01 |
|
G0805 |
8 |
5 |
0.025 |
备注：电机如有需求，可加装编码器

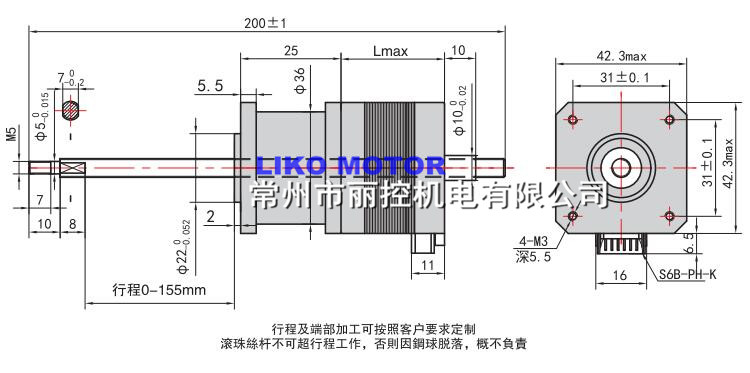

机械尺寸

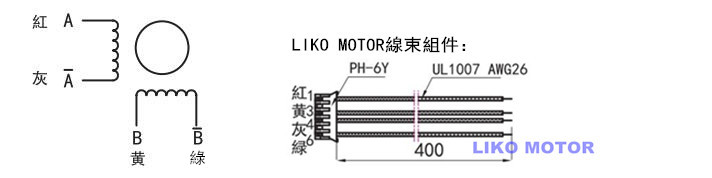

接线方式
*此资料仅为代表产品，其他28,35,42,57系列丝杆电机均可联系定制贯通式滚珠丝杆样式！
