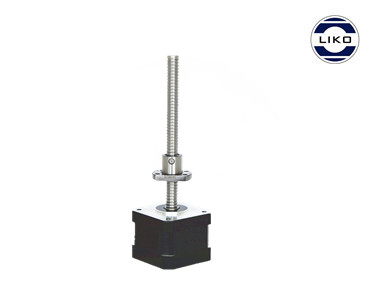

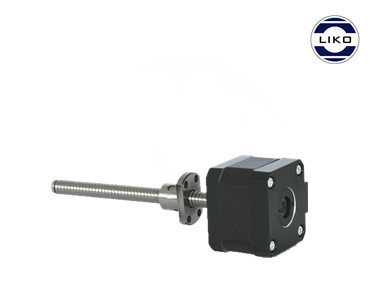

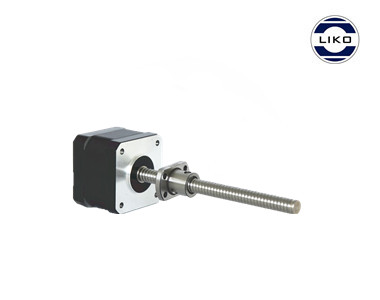

42系列滚珠丝杆电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型 号

电压

电流

电阻

电感

保持力矩

转动惯量

重量

机身长

(100为丝杆长度,可定制)

V

A

Ω

mH

Kg.cm

G.cm²

Kg

mm

42BYGH33-0404A-GZ100S

9.6

0.4

30

15

1.58

35

0.22

33

42BYGH33-1334A-GZ100S

2.8

1.33

2.1

2.5

2.2

35

0.22

33

42BYGH39-0404A-GZ100S

12

0.4

30

30

2.59

54

0.28

39

42BYGH39-1684A-GZ100S

2.8

1.68

1.65

3.2

3.6

54

0.28

39

42BYGH47-0404A-GZ100S

12

0.4

30

25

3.17

68

0.35

47

42BYGH47-1684A-GZ100S

2.8

1.68

1.65

2.8

4.4

68

0.35

47

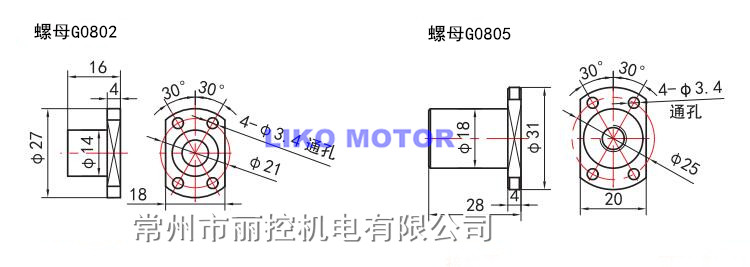

滚珠丝杆规格

滚珠丝杆代码

直径mm

导程mm

步长mm

G0802

8

2

0.01

G0805

8

5

0.025


备注:电机如有需求,可加装编码器

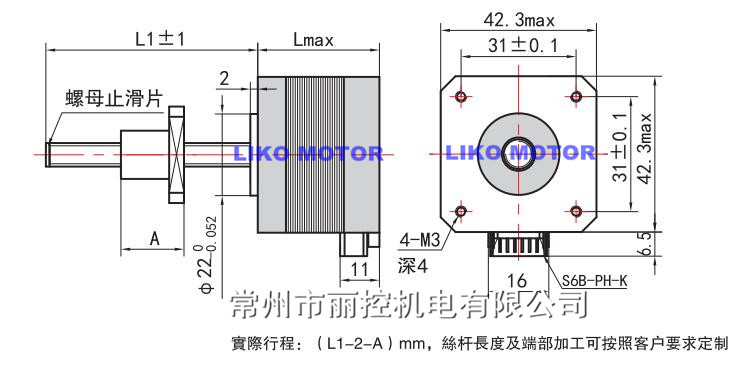

机械尺寸

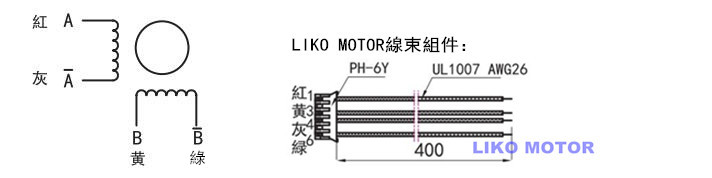

接线方式
