项目 |
规格 |
|
步距角精度 |
±5% |
|
电阻精度 |
±10% |
|
电感精度 |
±20% |
|
温升 |
80℃Max. |
|
环境温度 |
-10℃-+50℃ |
|
绝缘电阻 |
100MΩMin.500 VDC |
|
介电强度 |
500VAC |
|
转轴径向跳动 |
0.06Max.(450 g-load) |
|
转轴轴向跳动 |
0.08Max.(450 g-load) |
|
绝缘等级 |
Class B 130° |
技术规格
|
型号 |
保持力矩 |
电流 |
电阻 |
基本步距角 |
转动惯量 |
重量 |
机身长(L) |
|
|
N.m |
A |
Ω |
° |
gfcm² |
kg |
mm |
|
86BYGH260-3004A |
2.8 |
3 |
1.1 |
1.8 ° |
1000 |
1.7 |
60 |
|
86BYGH260-4504A |
2.8 |
4.5 |
0.5 |
1.8 ° |
1000 |
1.7 |
60 |
|
86BYGH260-6004A |
2.8 |
6 |
0.3 |
1.8 ° |
1000 |
1.7 |
60 |
|
86BYGH280-3004A |
4.4 |
3 |
1.5 |
1.8 ° |
1600 |
2.4 |
76 |
|
86BYGH280-4504A |
4.4 |
4.5 |
0.65 |
1.8 ° |
1600 |
2.4 |
76 |
|
86BYGH280-6004A |
4.4 |
6 |
0.4 |
1.8 ° |
1600 |
2.4 |
76 |
|
86BYGH2120-3004A |
8.4 |
3 |
2.3 |
1.8 ° |
3200 |
4 |
118 |
|
86BYGH2120-4504A |
8.4 |
4.5 |
1 |
1.8 ° |
3200 |
4 |
118 |
|
86BYGH2120-6004A |
8.4 |
6 |
0.6 |
1.8 ° |
3200 |
4 |
118 |
|
86BYGH2160-4004A |
12 |
4 |
1.4 |
1.8 ° |
4800 |
5.5 |
156 |
|
86BYGH2160-6004A |
12 |
6 |
0.7 |
1.8 ° |
4800 |
5.5 |
156 |
|
86BYGH2160-8004A |
12 |
8 |
0.38 |
1.8 ° |
4800 |
5.5 |
156 |

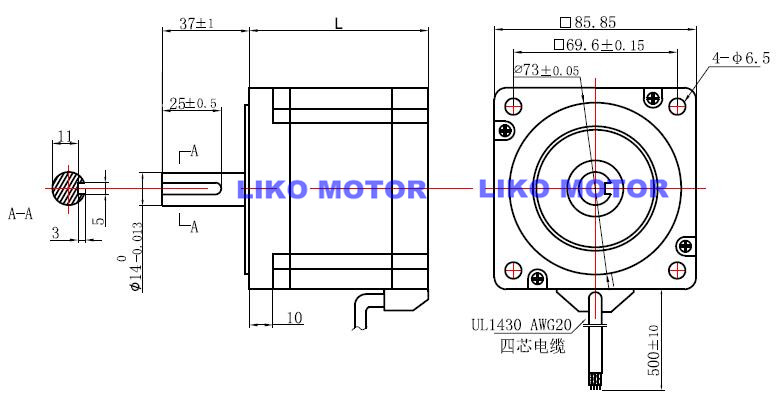

机械尺寸
*电机参数以及出轴样式可根据客户要求定制

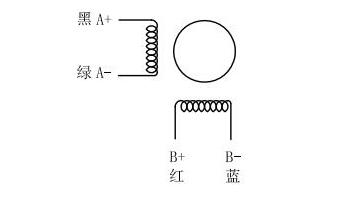

接线方式
